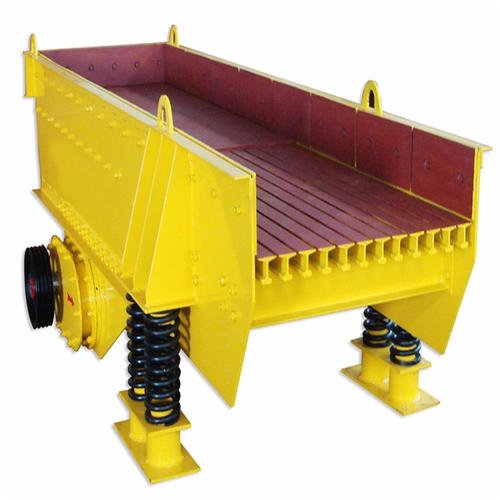

振動給料機

生產能力：GZD-1300X5200,450-600T/h

加工物料：石灰石、石膏、熟料、混合材、磷化鈣、白云石、珍珠巖礦等。

經濟效益：根據生產時間和原料而定

廠家服務：我們隨時為您提供服務。

獲取方案及報價

16638882561

產品介紹

我公司生產的振動給料機是一種經濟技術指標良好的給料設備，和其它給料設備相比具有以下特點:

①體積小、重量輕、結構簡單；

②安裝、維修方便，運行費用低；

③效率高，給料能力大;

④噪音低，有利于改善工作環境;

⑤耗電少，功率因數高;

⑥本設備在共振狀態下工作，因而振幅穩定，運行可靠，對各種物料適應性較強;

⑦加配料需調整偏心塊即可方便地無級調節給料量。結構簡單，喂料均勻，連續性能好，激振力可調；隨時改變和控制流量，操作方便；偏心塊為激振源，噪音低，耗電少，調節性能好，無沖料現象；若采用封閉式機身可防止粉塵污染振動平穩、工作可靠、壽命長。


優勢特點

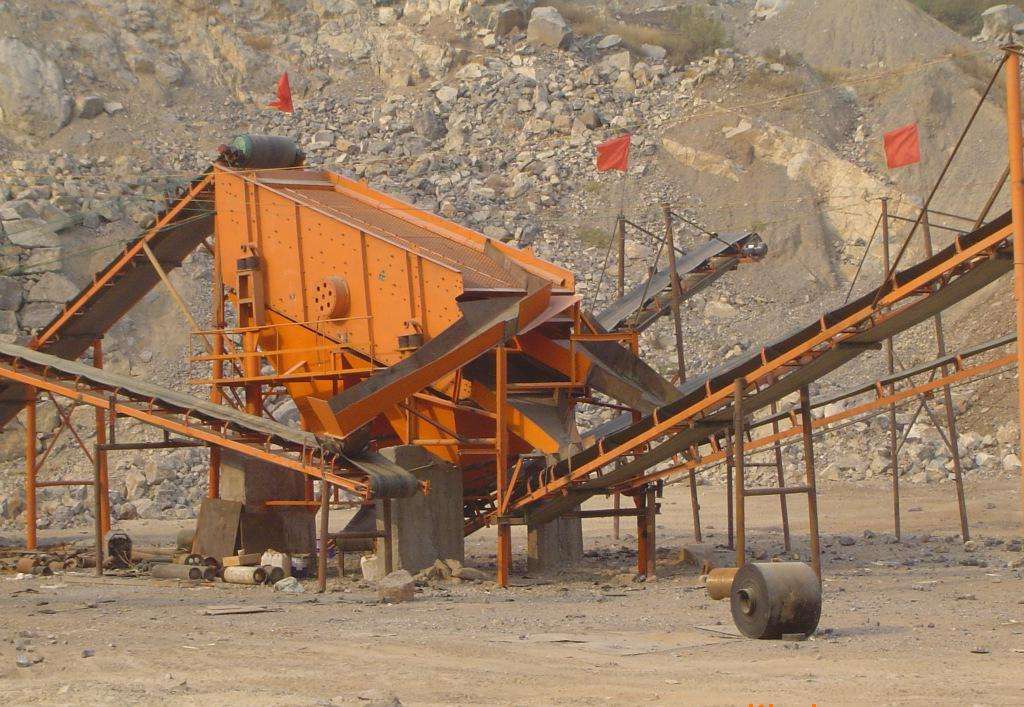

在砂石生產線中可為破碎機連續均勻地喂料避免破碎機受料口的堵塞。機是利用振動器中的偏心塊旋轉產生離心力，使篩廂、振動器等可動部分作強制的連續的圓或近似圓的運動。物料則隨篩廂在傾斜的篩面上作連續的拋擲運動，并連續均勻地將物料送至受料口內。


一般是由振動機架、振動體、振動電機、激振器、彈簧（彈簧分為激振彈簧和支撐彈簧）等組成右圖表示的是應用于發電廠的ZG型活化振動給煤系統的一般結構。ZG型活化振動給煤機是雙質體線性亞共振類振動機，其系統主要由共振體、活化錐、激振器、振動電機及彈性元件五部分組成。

1) 共振體——共振體通過激振彈簧與激振器相連，由激振器產生的激振力驅動作固有頻率的近似簡諧振動。其質量是振動系統中的重要參數，共振體需具有足夠的剛度和強度。

2) 活化錐——活化錐是一個楔形出料版，小頭向上，固定在共振體上，由于激振器產生的激振力的作用，活化錐在振動方向上和共振體一起作近似于簡諧振動。通過活化錐產生向上的力，將水平振動傳遞到頂部物料，振動力所產生的擾動能量松動物料使其下落。

3) 彈性元件——彈性元件主要包括激振彈簧和支撐彈簧（又叫隔振彈簧）。激振彈簧是傳遞激振力的主要配件，支撐彈簧主要是支撐振動機體，使機體實現所要求的振動，并減小傳遞給基礎或機架的動載荷。

4) 激振器——振動給煤機的振源，用于產生周期變化的激振力，使共振體產生持續的振動。激振器是此振動設備的關鍵部件，它產生激振力的大小直接影響著共振體的振幅，其交變頻率即為振動給煤機的工作頻率。常用的激振器有慣性式激振器、彈性連桿式激振器、電磁式激振器、液壓式或氣動式激振器，以及凸輪式激振器。本設備的激振器是凸輪式激振器，該凸輪式激振器是有一對可變力輪組成，激振器產生的激振力決定了共振體的振幅，而給煤機的出料量主要是由共振體的振幅決定的，使用可變力輪后，活化振動給煤機可以實現無級調速。

5) 振動電機——本設備由兩臺振動電機分別驅動激振體產生的激振力進行工作的，這兩臺振動電機和一對可變力輪組成二質體，通過支撐彈簧和基座相連，不隨著共振體的振動而振動。

設備勢

1、振動平穩，工作可靠。

2、柵條間隙可調。

3、耐磨件比較多。

4、特殊柵條設計，可防止物料堵塞。

5、防止耐磨件被小料磨損，把小料分出來，增加產量。

6、可選裝變頻調速電機，調節頻率，從而改變產量，便于控制給料量，無需頻繁啟動電機。

7、啟動頻率高

（1）考慮整條生產線，緩和顎破、反擊破壓力。

（2）避免頻繁啟動大功率設備。

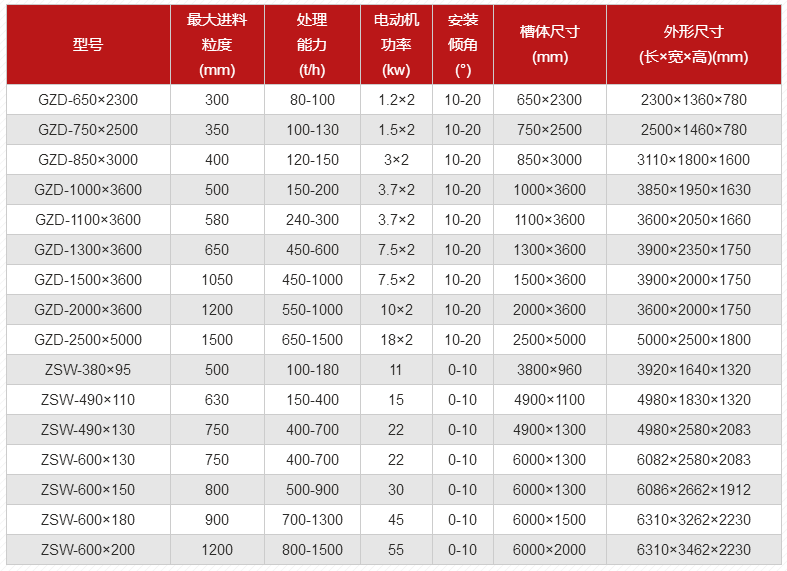

設備參數


工作原理

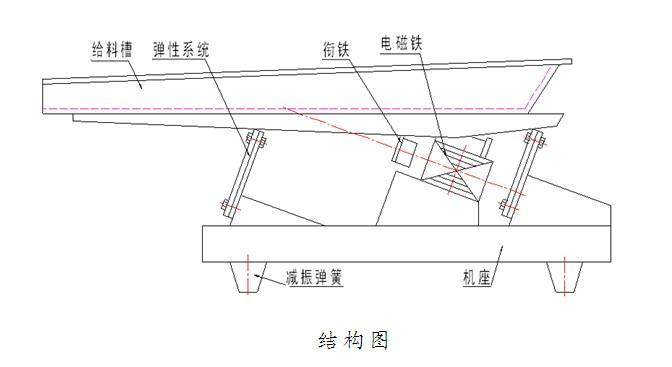

振動給料機是利用振動器中的偏心塊旋轉產生離心力，使篩廂、振動器等可動部分作強制的連續的圓或近似圓的運動。振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器，激振器是由兩根偏心軸（主、被動）和齒輪副組成，由電動機通過三角帶驅動主動軸，再由主動軸上齒輪嚙合被動軸轉動，主、被動軸同時反向旋轉，使槽體振動，使物料連續不斷流動，達到輸送物料的目的。

振動給料機結構簡單，喂料均勻，連續性能好，激振力可調；隨時改變和控制流量，操作方便；偏心塊為激振源，噪音低，耗電少，調節性能好，無沖料現象；若采用封閉式機身可防止粉塵污染振動平穩、工作可靠、壽命長；可以調節激振力，可隨時改變和控制流量，調節方便穩定；振動電機為激振源，噪聲低、耗電小、調節性能好，無沖料現象。振動給料機結構簡單、運行可靠、調節安裝方便、重量輕、體積小、維護保養方便，當采用封閉式結構機身時可防止粉塵污染。

該系列振動給料機工作可靠、噪聲低、耗能小、無沖料現象、壽命長、維護保養方便、重量輕、體積小、設備調節安裝方便、綜合性能好。當采用封閉式結構機身時可防止粉塵污染。
